Servis a opravy HMI panelů Schneider Electric (Magelis / Harmony)

Máte prasklý nebo nefunkční displej na stroji s řízením Schneider Electric? Specializujeme se na opravy těchto panelů, které možná znáte pod názvy Magelis, Telemecanique nebo nově Harmony.

Ať už jde o starší robustní terminály řady XBT, nebo moderní dotykové panely HMI GTO/GTU, dokážeme vyřešit většinu závad bez nutnosti nákupu nového kusu.

Nejčastější opravy:

  • Výměna dotykové plochy: Když panel nereaguje na dotyk nebo je sklo rozbité.

  • Oprava podsvícení: Když obrazovka ztmavne (často u starších modelů s CCFL trubicemi).

  • Výměna membrán: U tlačítkových panelů, kde jsou klávesy prodřené nebo nefunkční.


Řada Magelis XBT-GT (Touch Panels)

XBTGT1105 / 1135 Oprava Schneider XBTGT 3.8" Servis malého dotykového panelu. Výměna prasklého digitizéru (dotyku) a oprava kontrastu LCD.

XBTGT2110 / 2120 / 2130 Oprava Magelis XBTGT 5.7" Velmi častý model. Pokud panel nereaguje na dotyk, vyměníme odporovou vrstvu. Skladem i ochranné fólie.
XBTGT4330 / 4340 Oprava Schneider XBTGT 7.5" Barevný 7.5" panel. Řešíme problémy s tmavou obrazovkou (vadný invertor) a mechanickým poškozením.
XBTGT5330 / 5340 Servis Magelis XBTGT 10.4" Velký 10" panel. Častá závada je vysvícené podsvícení. Provádíme repasi na LED a výměnu dotykového skla.
XBTGT6330 / 6340 Oprava Schneider XBTGT 12" 12palcový panel. Diagnostika základní desky při zamrzání a výměna velkoformátové dotykové plochy.
XBTGT7340 Oprava Magelis XBTGT 15" Největší model řady GT. Opravy napájecích zdrojů a výměna CCFL trubic.

Řada Magelis XBT-GK (Klávesnice + Dotyk)

Panely, které mají vedle displeje i hardwarová tlačítka.


XBTGK2120 / 2330 Oprava Magelis XBTGK 5.7" Panel s klávesnicí. Výměna membránových tlačítek (F1-F10) a oprava dotykového displeje.
XBTGK5330 Oprava Schneider XBTGK 10" Kombinovaný panel. Pokud nefungují tlačítka nebo dotyk, provedeme kompletní repasi čelního panelu.

Řada Magelis HMI GTO (Optimized)

Nástupce řady XBT-GT.


HMIGTO1300 / 1310 Oprava Schneider HMIGTO 3.5" Servis kompaktního panelu. Výměna rozbitého čelního skla a LCD po nárazu.
HMIGTO2300 / 2310 Oprava Magelis HMIGTO 5.7" Nástupce XBTGT2xxx. Výměna dotykové vrstvy a diagnostika Ethernet portu.
HMIGTO3510 / 4310 Oprava Schneider HMIGTO 7" Wide Širokoúhlý 7" panel. Skladem náhradní displeje a dotykové plochy pro rychlý servis.
HMIGTO5310 Oprava Magelis HMIGTO 10" Servis 10.4" panelu. Řešíme problémy s napájením a poškozeným USB konektorem.
HMIGTO6310 Oprava Schneider HMIGTO 12" Velký panel pro náročné provozy. Výměna dotyku a čištění vnitřní elektroniky.

Řada Magelis STO / STU (Small Panels)

Malé panely, které se montují do 22mm otvoru.


HMISTO501 / 511 Oprava Schneider HMISTO 3.4" Malý monochromatický/barevný panel. Často praská plastový rámeček nebo displej. Výměna dílů.
HMISTU655 / 855 Oprava Magelis HMISTU Modulární panel (oddělený displej). Diagnostika spojení mezi "hlavou" a "tělem", výměna LCD.

Řada Magelis XBT-F / N / R (Legacy Telemecanique)

Staré "cihly". Často ještě pod značkou Telemecanique.


XBTF032 / F034 Oprava Telemecanique XBT-F Starší dotykový panel. Výměna vysvícených trubic a kalibrace dotyku.

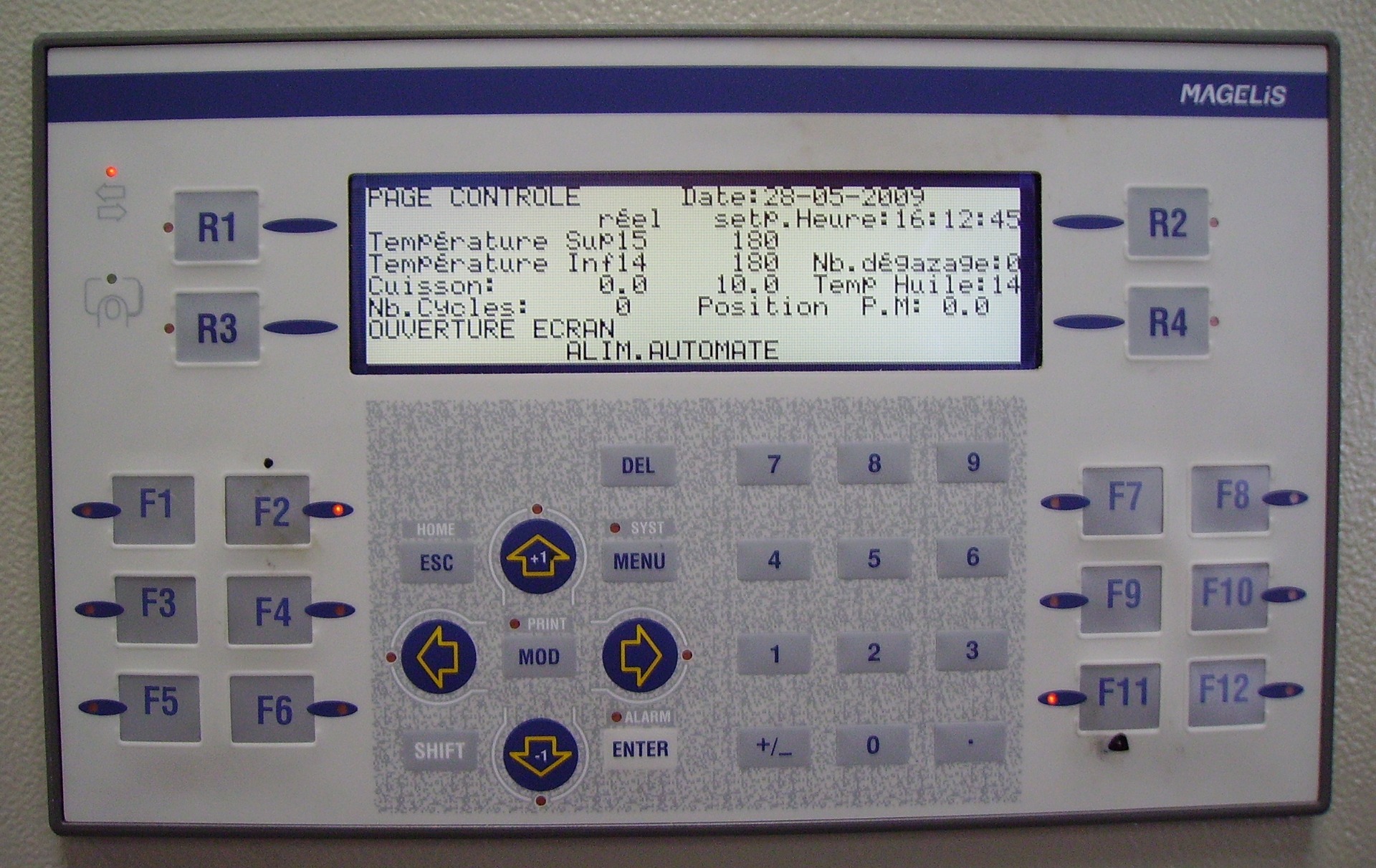

XBTPM027010 Oprava Schneider XBTPM Malý textový panel. Oprava membránové klávesnice a kontrastu displeje.
XBTN401 / N410 Servis Magelis XBTN Jednoduchý displej. Výměna tlačítek a oprava 5V/24V napájení.

Řada Magelis Industrial PC (iPC)

Průmyslová PC s Windows.


HMIPSO / HMIPSP Oprava Magelis iPC Průmyslové PC Schneider. Výměna vadných HDD za SSD, čištění ventilátorů a oprava dotykových obrazovek.
HMIGTU (Display Module) Oprava displeje HMIGTU Modulární řada (Smart Display). Výměna dotykového skla u modulů HMIDT542, HMIDT642, HMIDT732.

💡 Tip pro tuto kategorii (Pro-face propojení):

Schneider Electric vlastní značku Pro-face a mnoho panelů je uvnitř identických (jen jiná barva plastu a logo).


"Servisujeme také panely Pro-face (GP3000, GP4000), které jsou hardwarově příbuzné s panely Schneider Magelis."




  • Magelis STO Series:HMISTU655W, HMISTO501, HMISTO511, HMISTO512, HMISTO531, HMISTO532, HMISTO705, HMISTO715, HMISTO735
  • Magelis GXO Series: HMIGXU3500, HMIGXO3501, HMIGXO3502, HMIGXO5502, HMIGXU3512, HMIGXU5500, HMIGXU5512
  • Magelis SCU Series: HMIS65,HMIS65W,HMISCU6B5,HMISCU6A5,HMIS85,HMIS85W,HMISCU8A5,HMISCU8B5
  • Magelis STU Series: HMISTU655, HMISTU855, HMISTU85, HMISTU855W
  • Magelis GXO Series:HMIGXO3501,HMIGXO3502,HMIGXO5502


  • Magelis STO Series:HMISTU655W, HMISTO501, HMISTO511, HMISTO512, HMISTO531, HMISTO532, HMISTO705, HMISTO715, HMISTO735
  • Magelis GXO Series: HMIGXU3500, HMIGXO3501, HMIGXO3502, HMIGXO5502, HMIGXU3512, HMIGXU5500, HMIGXU5512
  • Magelis SCU Series: HMIS65,HMIS65W,HMISCU6B5,HMISCU6A5,HMIS85,HMIS85W,HMISCU8A5,HMISCU8B5
  • Magelis STU Series: HMISTU655, HMISTU855, HMISTU85, HMISTU855W
  • Magelis GXO Series:HMIGXO3501,HMIGXO3502,HMIGXO5502
  • Magelis XBTG Series: XBTG2110, XBTG2120, XBTG2130, XBTG2220, XBTG2330, XBTG4320, XBTG4330, XBTG5230, XBTG5330, XBTG6330
  • Magelis XBT GC Series: XBTGC1100U, XBTGC1100T, XBTGC2000, XBTGC2120U, XBTGC2120T, XBTGC2230U, XBTGC2230T, XBTGC2330U, XBTGC2330T
  • Magelis XBT GH Series: XBTGH2460
  • Magelis XBT OT Series: XBTOT2110, XBTOT2210, XBTOT4320, XBTOT5220, XBTOT5320

Magelis XBT GT Series

  • XBTGT1100, XBTGT1130, XBTGT1105, XBTGT1135, XBTGT1335 :3.8-inch
  • XBTGT2120, XBTGT2130, XBTGT2220, XBTGT2330, XBTGT2110, XBTGT2930, XBTGT2430:5.7-inch
  • XBTGT4230, XBTGT4330, XBTGT4340:7.5-inch
  • XBTGT5230, XBTGT5330, XBTGT5340, XBTGT5430: 10.4-inch
  • XBTGT6330,XBTGT6340: 12.1-inch
  • XBTGT7340: 15-inch

Magelis XBT GK Series

  • XBTGK2120:5.7''
  • XBTGK2330:5.7''
  • XBTGK5330:10.4''

Magelis XBT GTW Series

  • XBTGTW652:12.2''
  • XBTGTW450:8.4''
  • XBTGTW750:15''
  • XBT-F 01, XBT-F 02, XBT-F 032, XBT-F 034
  • XBT-FC 02, XBT-FC 04, XBT-FC 06, XBT-FC 08


  • Magelis XBT-P/PM Series: XBTP011010, XBTP012010, XBTP021010, XBTP021110, XBTP022010, XBTP022110, XBTPM027110, XBTPM027010
  • Magelis XBT-H/HM Series: XBTH002010, XBTH022010, XBTH012010, XBTH012110, XBTH811050, XBTH001010, XBTH021010, XBTH011010, XBTHM027010, XBTHM007010, XBTHM017010, XBTHM017110, XBTHM017010A8
  • Magelis XBT-E Series: XBTE014010, XBTE014110, XBTE016010, XBTE016110, XBTE013010, XBTE013110, XBTE015010, XBTE015110

HMIDID7DT0 HMIPPH7D2701
HMIPSC7AE03 HMIPRH7A2701
HMIPSC7DE03 HMIPTF7D2P01
HMIPSF7AP03 HMIPTH7D2P01
HMIPSF7APF3 HMIPUC7D0E01
HMIPSF7APL3 HMIPUF7A0P01
HMIPSF7DP03 HMIPUF7A2P01
HMIPPF7A2701 HMIPUF7A2PF1
HMIPPF7A27F1 HMIPUF7D0P01
HMIPPF7D0701 HMIPUF7D0PL1
HMIPPF7D07F1 HMIPUH7A0P01
HMIPPH7A0701 HMIPUH7A2P01
HMIPPH7A2701 HMIPUH7D2P01
HMIPPH7B2701 HMIPVC7D0E01
HMIPPH7D0701 HMIPWC7D0E01


HMIPWC5D0E01 HMIPPF9D07F1
HMIPWC5D0E01A HMIPPH9A0701
HMIPPF6A2701 HMIPPH9A2701
HMIPPH6A2701 HMIPPH9D0701
HMIPUC6A0E01 HMIPPH9D2701
HMIPUC6D0E01 HMIPUC9D0E01
HMIPUF6A0701 HMIPUF9A2P01
HMIPUF6D0701 HMIPUF9A2PF1
HMIPUH6A0701 HMIPUF9D0P01
HMIPUH6D0701 HMIPUF9D0PF1
HMIPUH7D0P01 HMIPUH9A0P01
HMIPPF9A2701 HMIPUH9A2P01
HMIPPF9A27F1 HMIPUH9D0P01
HMIPPF9D0701 HMIPUH9D2P01
